該系統適用于35kV及以上各電壓等級的電力線路的跳閘故障的區間定位。
系統可以地區局為中心的系統配置方案或只安裝監測終端的儀器配置方案進行安裝。
工作環境
1.環境溫度：-40℃～+75℃；
2.相對濕度：5％RH～100％RH；
3.大氣壓力：550hPa～1060hPa；
4.海拔：≤3000米；
技術參數
(1)電流采樣頻率：2MHz；
(2)故障定位區間可靠性：≥99%；
(3)雷擊與非雷擊故障辨識準確率：≥95%；
(4)繞擊故障與反擊故障識別準確率：≥95%；
(5)故障定位位置誤差：≤±300米；
(6)導線取電電流范圍：20A~1500A；
1．利用工頻故障電流確定故障區間具有極高的可靠性。

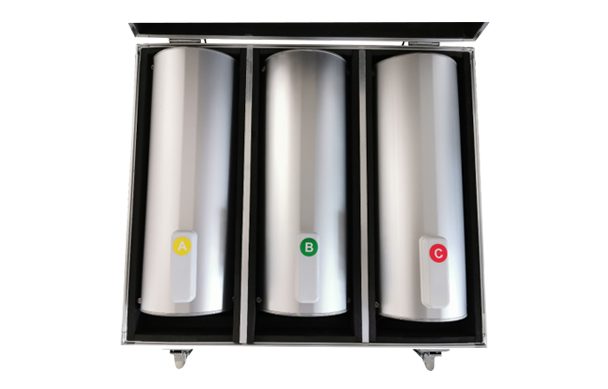

2．設計的現場監測終端直接從導線上提取故障工頻電流信號，使得監測點的設置靈活，可根據線路長短和是否有分支靈活設置監測點來劃分區間。
3．現場監測終端可靠性高，免維護時間長達5年。采用良導體和磁導體雙層屏蔽設計，具有很強的抗電磁干擾能力；同時，電路工作的內腔密封等級達到IP55，不受長期暴露戶外工作的影響；系統耦合電源設計采取了獨特的保護設計，既能在很寬的負荷電流范圍下保障系統的工作，又能抵御故障電流的沖擊并同時可靠采集信號；關鍵部件采用冗余設計機制，有效延長使用壽命。
